توضیحات

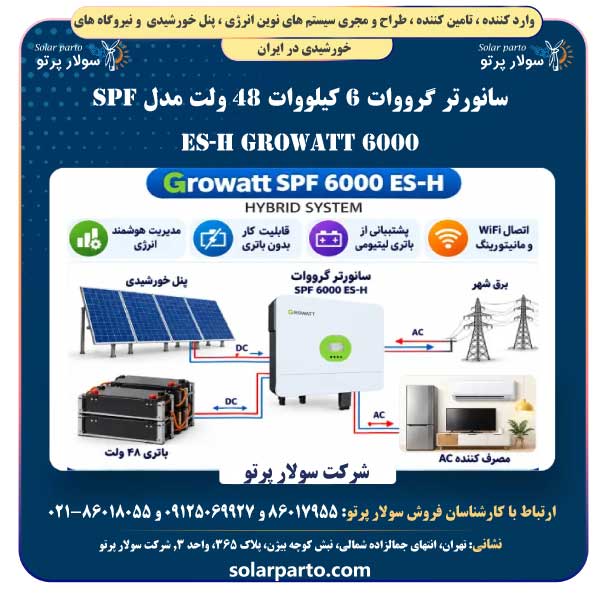

سانورتر ۶ کیلووات و ۴۸ ولت Growatt مدل SPF 6000 ES-H یک اینورتر شارژر خورشیدی چندمنظوره است که برای تأمین برق مصرف‌کننده‌ها، مدیریت شارژ باتری و استفاده از انرژی پنل‌های خورشیدی در سیستم‌های آفگرید و هیبریدی طراحی شده است.
این دستگاه با توان خروجی نامی ۶۰۰۰ وات، پشتیبانی از ۸۰۰۰ وات توان ورودی پنل خورشیدی و دو ردیاب مستقل MPPT، امکان طراحی آرایه خورشیدی با دو ورودی مجزا را فراهم میکند.
یکی از قابلیت‌های مهم Growatt SPF 6000 ES-H، پشتیبانی از حالت‌های مختلف مدیریت انرژی و امکان تزریق برق خورشیدی به شبکه در پیکربندی مجاز است.
همچنین این مدل با باتری‌های ۴۸ ولت لیتیومی و سرب‌اسیدی سازگار است و از خروجی سینوسی خالص، شارژ باتری از برق AC و قابلیت توسعه ظرفیت با اتصال موازی چند دستگاه بهره می‌برد. استفاده از قابلیت تزریق به شبکه منوط به رعایت الزامات فنی، تنظیمات دستگاه و دریافت مجوزهای لازم است.
از سانورتر گرووات ۱۲ کیلووات ۴۸ ولت GROWATT مدل SPE 12000 ES بازدید نمایید.
فهرست مطالب
- معرفی سانورتر Growatt SPF 6000 ES-H
- ویژگی‌های اصلی محصول
- ورودی پنل خورشیدی و دو MPPT مستقل
- قابلیت اتصال و تزریق برق به شبکه
- باتری و مدیریت ذخیره‌سازی انرژی
- توان خروجی و عملکرد دستگاه
- کاربردهای سانورتر ۶ کیلووات گرووات
- جدول مشخصات فنی
- راهنمای انتخاب و نکات نصب
- خرید سانورتر Growatt SPF 6000 ES-H
- سوالات متداول
معرفی سانورتر Growatt SPF 6000 ES-H
سانورتر Growatt SPF 6000 ES-H از محصولات ۶ کیلوواتی شرکت گرووات است که اینورتر موج سینوسی خالص، شارژ کنترلر خورشیدی MPPT و شارژر باتری را در یک دستگاه ترکیب میکند. این مدل برای کار با سیستم باتری ۴۸ ولت طراحی شده و امکان تأمین برق مصرف‌کننده‌ها از منابع مختلف مانند پنل خورشیدی، باتری و برق AC را بر اساس تنظیمات انتخاب‌شده فراهم میکند.
مدل SPF 6000 ES-H را باید از سانورتر Growatt SPF 6000 ES Plus متمایز دانست. اگرچه این دو مدل از نظر توان نامی و برخی مشخصات ورودی خورشیدی شباهت دارند، قابلیت‌ها و تنظیمات عملیاتی آن‌ها کاملاً یکسان نیست. به‌ویژه برای استفاده از قابلیت تزریق برق به شبکه، باید مشخصات و دفترچه اختصاصی ES-H مبنای طراحی قرار گیرد.

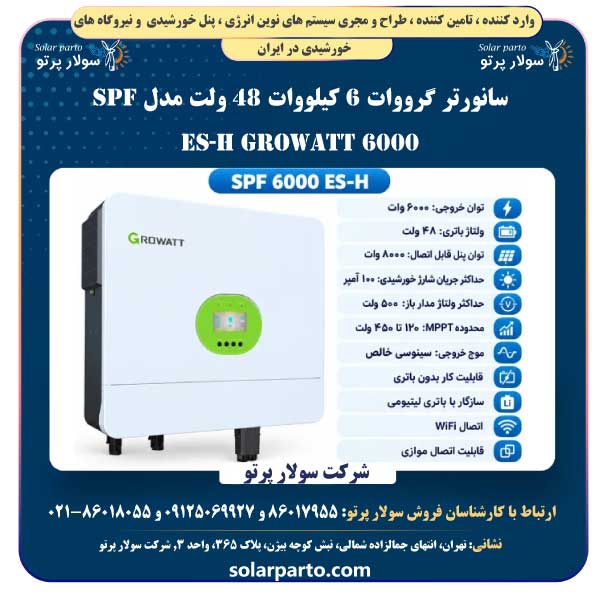

ویژگی‌های اصلی سانورتر SPF 6000 ES-H
- توان خروجی نامی: ۶۰۰۰ وات / ۶۰۰۰ ولت‌آمپر
- ولتاژ نامی سیستم باتری: ۴۸ ولت DC
- حداکثر توان پنل خورشیدی: ۸۰۰۰ وات
- ردیاب نقطه حداکثر توان: دو MPPT مستقل با یک رشته برای هر MPPT
- حداکثر جریان ورودی هر MPPT: ۱۶ آمپر
- حداکثر جریان شارژ خورشیدی باتری: ۱۰۰ آمپر
- محدوده ولتاژ کاری MPPT: ۱۲۰ تا ۴۵۰ ولت DC
- حداکثر ولتاژ مدار باز پنل: ۵۰۰ ولت DC
- شکل موج خروجی: سینوسی خالص (Pure Sine Wave)
- توان لحظه‌ای: ۱۲۰۰۰ ولت‌آمپر
- قابلیت اتصال موازی: حداکثر ۶ دستگاه طبق مستندات سازنده
- نوع باتری: لیتیومی و سرب‌اسیدی سازگار
- قابلیت کار بدون باتری: دارد، با توجه به شرایط تأمین انرژی و تنظیمات سیستم
- قابلیت تزریق انرژی به شبکه: دارد، در حالت فعال و مطابق الزامات اتصال به شبکه
- امکانات جانبی: نمایشگر دیجیتال، پایش از راه دور با ماژول سازگار و فیلتر گردوغبار
ورودی پنل خورشیدی و دو MPPT مستقل
سانورتر Growatt SPF 6000 ES-H دارای دو ردیاب MPPT مستقل است و می‌تواند حداکثر ۸۰۰۰ وات توان اسمی آرایه خورشیدی را دریافت کند. طبق دفترچه دستگاه، این ظرفیت به‌صورت ۴۰۰۰ وات برای هر ورودی MPPT در نظر گرفته شده است. وجود دو MPPT مستقل امکان مدیریت دو رشته خورشیدی مجزا را فراهم میکند، مشروط بر اینکه مشخصات الکتریکی پنل‌های هر رشته با محدودیت‌های ورودی دستگاه سازگار باشد.
محدوده ولتاژ کاری MPPT در این مدل ۱۲۰ تا ۴۵۰ ولت DC و حداکثر ولتاژ مدار باز مجاز آرایه ۵۰۰ ولت DC است. حداکثر جریان ورودی برای هر ردیاب MPPT نیز ۱۶ آمپر اعلام شده است. باید توجه داشت که جریان ورودی پنل به هر MPPT با جریان شارژ باتری یکسان نیست؛ مقدار ۱۰۰ آمپر به حداکثر جریان شارژ خورشیدی باتری مربوط می‌شود.
برای انتخاب تعداد پنل‌ها در هر رشته، علاوه بر مجموع توان، لازم است ولتاژ مدار باز پنل‌ها در پایین‌ترین دمای طراحی، ولتاژ کاری و جریان ورودی نیز محاسبه شود. انتخاب آرایش نامناسب می‌تواند باعث خروج از محدوده MPPT یا عبور از محدودیت‌های ورودی دستگاه شود.
قابلیت اتصال و تزریق برق به شبکه در SPF 6000 ES-H
یکی از تفاوت‌های کاربردی مدل SPF 6000 ES-H، وجود تنظیمات مربوط به Feed to Grid است. بر اساس دفترچه راهنمای این مدل، کاربر می‌تواند در صورت فراهم بودن شرایط فنی، حالت تزریق انرژی خورشیدی به شبکه را فعال کند. این قابلیت به دستگاه اجازه می‌دهد در حالت عملیاتی مناسب، بخشی از انرژی تولیدشده توسط پنل‌های خورشیدی را پس از تأمین نیازهای تعریف‌شده سیستم به خروجی شبکه منتقل کند.
قابلیت تزریق به شبکه به معنای امکان فروش خودکار یا بدون مجوز برق نیست. اتصال و فروش انرژی به شبکه سراسری نیازمند بررسی تأییدیه‌های فنی دستگاه، مقررات شرکت توزیع برق، الزامات حفاظتی و اندازه‌گیری و قرارداد مربوط به نیروگاه است. بنابراین اگر هدف پروژه فروش برق خورشیدی باشد، باید پیش از خرید درباره پذیرش همین مدل در طرح موردنظر استعلام گرفته شود.
در مقابل، برای پروژه‌هایی که به تزریق برق نیاز ندارند، دستگاه می‌تواند بر اساس تنظیمات مشخص‌شده برای تأمین بار، شارژ باتری و استفاده از برق AC کار کند. انتخاب اولویت استفاده از انرژی خورشیدی یا برق شبکه نیز بخشی از امکانات مدیریت انرژی این مدل است.
باتری و مدیریت ذخیره‌سازی انرژی
ولتاژ نامی باتری در Growatt SPF 6000 ES-H برابر ۴۸ ولت DC است و دستگاه از باتری‌های لیتیومی و سرب‌اسیدی پشتیبانی میکند. حداکثر جریان شارژ خورشیدی آن ۱۰۰ آمپر و حداکثر جریان شارژ از ورودی AC برابر ۸۰ آمپر است. مقدار نهایی شارژ باید متناسب با ظرفیت، نوع باتری و محدودیت‌های تعیین‌شده توسط سازنده باتری تنظیم شود.
در سیستم‌های مجهز به باتری لیتیومی، بررسی سازگاری مدل باتری و پروتکل ارتباطی BMS اهمیت دارد. وجود امکان اتصال باتری لیتیومی به معنای سازگاری قطعی دستگاه با تمام باتری‌های موجود در بازار نیست. همچنین در صورت استفاده از قابلیت کار بدون باتری، پایداری تأمین توان به وضعیت منابع ورودی، بار مصرفی و تنظیمات دستگاه وابسته خواهد بود.
برای بررسی گزینه‌های ذخیره‌سازی انرژی می‌توانید انواع باتری خورشیدی موجود در سولار پرتو را مشاهده کنید و ولتاژ، ظرفیت، توان دشارژ و سازگاری ارتباطی آن‌ها را با سانورتر مقایسه کنید.
توان خروجی و عملکرد سانورتر ۶ کیلووات گرووات
توان خروجی نامی سانورتر SPF 6000 ES-H برابر ۶۰۰۰ وات یا ۶۰۰۰ ولت‌آمپر است. دستگاه برق AC با شکل موج سینوسی خالص و ولتاژ نامی ۲۳۰ ولت تولید میکند. طبق دیتاشیت، حداکثر راندمان خروجی ۹۳ درصد و ظرفیت لحظه‌ای دستگاه ۱۲۰۰۰ ولت‌آمپر است. توان لحظه‌ای برای راه‌اندازی برخی بارهای دارای جریان اولیه بالا اهمیت دارد، اما کافی بودن آن باید بر اساس شرایط واقعی بار بررسی شود.
زمان انتقال دستگاه در حالت معمول ۱۰ میلی‌ثانیه و حداکثر ۲۰ میلی‌ثانیه اعلام شده است. همچنین SPF 6000 ES-H دارای دو خروجی AC برای پشتیبانی از عملکرد بار هوشمند است. استفاده صحیح از این قابلیت نیازمند تنظیمات و سیم‌کشی مطابق دفترچه راهنمای اختصاصی دستگاه خواهد بود.
کاربردهای سانورتر Growatt SPF 6000 ES-H
ترکیب توان خروجی ۶ کیلووات، دو MPPT مستقل، سیستم باتری ۴۸ ولت و حالت‌های مختلف مدیریت انرژی باعث می‌شود Growatt SPF 6000 ES-H برای پروژه‌هایی با نیازهای متفاوت قابل بررسی باشد. کاربرد نهایی باید با توجه به بار مصرفی، شرایط شبکه، ظرفیت پنل‌ها و نوع باتری انتخاب شود.
- سیستم‌های برق خورشیدی مستقل از شبکه برای ویلا و باغ
- تأمین برق پشتیبان ساختمان‌های مسکونی و اداری
- پروژه‌های خورشیدی دارای باتری و ذخیره‌سازی انرژی
- فروشگاه‌ها و کارگاه‌های کوچک با بار متناسب با ظرفیت دستگاه
- سیستم‌های دارای دو رشته مستقل پنل خورشیدی
- پروژه‌های خودمصرفی خورشیدی و مدیریت مصرف برق شبکه
- پروژه‌های دارای مجوز تزریق انرژی به شبکه با تأیید فنی این مدل
جدول مشخصات فنی سانورتر Growatt SPF 6000 ES-H
| مشخصات | مقدار |
|---|---|
| شرکت سازنده | Growatt |
| مدل دستگاه | SPF 6000 ES-H |
| نوع دستگاه | سانورتر خورشیدی تک‌فاز با حالت‌های آفگرید و هیبریدی |
| توان خروجی نامی | 6000W / 6000VA |
| توان لحظه‌ای | 12000VA |
| ولتاژ نامی باتری | 48VDC |
| نوع باتری | Lithium / Lead-acid |
| موج خروجی | Pure Sine Wave |
| ولتاژ خروجی در حالت باتری | 230VAC ±5% |
| فرکانس خروجی | 50/60Hz |
| حداکثر راندمان خروجی | 93% |
| حداکثر توان ورودی پنل | 8000W |
| تعداد MPPT مستقل | ۲ عدد |
| تعداد رشته برای هر MPPT | ۱ رشته |
| حداکثر جریان ورودی هر MPPT | 16A |
| محدوده ولتاژ MPPT | 120 تا 450VDC |
| حداکثر ولتاژ مدار باز پنل | 500VDC |
| حداکثر جریان شارژ خورشیدی | 100A |
| حداکثر جریان شارژ AC | 80A |
| ولتاژ نامی ورودی AC | 230VAC |
| فرکانس ورودی AC | 50/60Hz، تشخیص خودکار |
| ولتاژ نامی خروجی شبکه | 230VAC |
| جریان نامی خروجی شبکه | 27A |
| ضریب توان خروجی شبکه | بیشتر از 0.99 |
| قابلیت تزریق به شبکه | دارد؛ با فعال‌سازی و رعایت الزامات اتصال |
| زمان انتقال | 10ms معمولی / 20ms حداکثر |
| قابلیت اتصال موازی | دارد؛ حداکثر ۶ دستگاه |
| قابلیت کار بدون باتری | دارد |
| نمایشگر | LCD دیجیتال |
| مانیتورینگ از راه دور | با تجهیزات ارتباطی سازگار WiFi / GPRS |
| درجه حفاظت | IP20 |
| دمای کارکرد | ۰ تا ۵۵ درجه سانتی‌گراد |
| دمای نگهداری | ۱۵- تا ۶۰ درجه سانتی‌گراد |
| رطوبت مجاز | ۵ تا ۹۵ درصد، بدون میعان |
| حداکثر ارتفاع کاری | کمتر از ۲۰۰۰ متر |
| ابعاد (عرض × ارتفاع × عمق) | 460 × 395 × 132 میلی‌متر |
| وزن خالص | 13.5 کیلوگرم |
| کشور سازنده | چین |
راهنمای انتخاب و نکات مهم نصب SPF 6000 ES-H
برای انتخاب سانورتر ۶ کیلووات Growatt، توان خروجی دستگاه باید با توان هم‌زمان مصرف‌کننده‌ها و جریان راه‌اندازی تجهیزات موتوری تطبیق داده شود. در بخش خورشیدی نیز مجموع توان پنل‌ها تنها معیار انتخاب نیست و محدودیت ولتاژ و جریان هر MPPT باید به‌صورت مستقل بررسی شود. همچنین ظرفیت ذخیره‌سازی باتری باید بر اساس زمان پشتیبانی موردنیاز و مشخصات باتری انتخاب شود.
- مجموع توان نامی آرایه پنل و ظرفیت اختصاص‌یافته به هر MPPT بررسی شود.
- ولتاژ مدار باز رشته‌ها در شرایط سرد از سقف ۵۰۰ ولت DC تجاوز نکند.
- جریان ورودی هر MPPT با محدودیت ۱۶ آمپر دستگاه سازگار باشد.
- باتری لیتیومی از نظر ولتاژ، جریان شارژ و دشارژ و پروتکل BMS با دستگاه تطبیق داده شود.
- در صورت نیاز به اتصال موازی، کابل‌ها، تجهیزات ارتباطی و تنظیمات مطابق دفترچه سازنده انتخاب شوند.
- با توجه به درجه حفاظت IP20، دستگاه در محیط سرپوشیده و مناسب نصب شود.
- پیش از فعال‌سازی تزریق برق به شبکه، تأییدیه‌های فنی و مجوزهای لازم بررسی شوند.
خرید سانورتر Growatt SPF 6000 ES-H از سولار پرتو
برای خرید سانورتر Growatt SPF 6000 ES-H بهتر است ابتدا مشخص شود دستگاه قرار است در سیستم آفگرید، برق پشتیبان، خودمصرفی یا پروژه دارای امکان تزریق به شبکه استفاده شود. این موضوع بر انتخاب باتری، نحوه طراحی پنل‌ها، تنظیمات دستگاه و تجهیزات جانبی اثر می‌گذارد. کارشناسان سولار پرتو می‌توانند با بررسی مشخصات پروژه، در انتخاب تجهیزات متناسب با نیاز مصرف‌کننده راهنمایی کنند.
برای مقایسه سایر مدل‌ها به دسته‌بندی سانورتر خورشیدی مراجعه کنید. همچنین محصولات برند Growatt و مدل SPF 6000 ES Plus برای مقایسه در دسترس هستند. برای آشنایی بیشتر با تفاوت انواع اینورتر شارژر نیز می‌توانید مقاله سانورتر چیست؟ را مطالعه کنید.
برای بررسی مشخصات فنی این مدل، دیتاشیت رسمی Growatt SPF 6000 ES-H نیز در دسترس است. پیش از سفارش، موجودی، قیمت روز، تجهیزات همراه و شرایط گارانتی از فروشنده استعلام شود.
سوالات متداول درباره سانورتر Growatt SPF 6000 ES-H
توان خروجی سانورتر Growatt SPF 6000 ES-H چقدر است؟
توان خروجی نامی این دستگاه ۶۰۰۰ وات یا ۶۰۰۰ ولت‌آمپر و ظرفیت لحظه‌ای آن ۱۲۰۰۰ ولت‌آمپر است. انتخاب دستگاه باید بر اساس توان هم‌زمان و شرایط راه‌اندازی بار مصرفی انجام شود.
آیا SPF 6000 ES-H دو MPPT مستقل دارد؟
بله. این مدل دارای دو MPPT مستقل با یک رشته ورودی برای هر ردیاب است. حداکثر جریان ورودی هر MPPT برابر ۱۶ آمپر و حداکثر توان اسمی مجموع پنل‌های قابل اتصال ۸۰۰۰ وات است.
آیا سانورتر Growatt SPF 6000 ES-H قابلیت فروش برق به شبکه را دارد؟
دفترچه این مدل قابلیت Feed to Grid را تأیید میکند و دستگاه در حالت تنظیم‌شده امکان تزریق انرژی خورشیدی به شبکه را دارد. با این حال، فروش برق تنها در صورت تأیید فنی دستگاه، رعایت مقررات اتصال به شبکه و دریافت مجوز و قرارداد لازم امکان‌پذیر است.
حداکثر توان پنل خورشیدی برای SPF 6000 ES-H چند وات است؟
حداکثر توان آرایه خورشیدی ۸۰۰۰ وات است. محدوده ولتاژ MPPT از ۱۲۰ تا ۴۵۰ ولت DC و حداکثر ولتاژ مدار باز مجاز ۵۰۰ ولت DC است. همچنین جریان ورودی هر MPPT نباید از محدودیت اعلام‌شده سازنده بیشتر باشد.
آیا SPF 6000 ES-H بدون باتری کار میکند؟
بله. بر اساس دفترچه راهنما، این مدل قابلیت کار با باتری یا بدون باتری را دارد. عملکرد واقعی در حالت بدون باتری به منابع انرژی متصل، تنظیمات دستگاه و وضعیت مصرف بستگی خواهد داشت.
آیا این سانورتر با باتری لیتیومی سازگار است؟
بله. SPF 6000 ES-H برای سیستم باتری ۴۸ ولت طراحی شده و از باتری‌های لیتیومی و سرب‌اسیدی پشتیبانی میکند. برای باتری لیتیومی باید سازگاری مدل باتری، جریان‌های مجاز و ارتباط BMS پیش از نصب بررسی شود.
آیا امکان اتصال موازی سانورتر Growatt SPF 6000 ES-H وجود دارد؟
بله. مطابق مشخصات سازنده، قابلیت اتصال موازی تا حداکثر ۶ دستگاه وجود دارد. اجرای آن نیازمند رعایت دستورالعمل اتصال و تجهیزات ارتباطی مناسب است.
تفاوت SPF 6000 ES-H با SPF 6000 ES Plus چیست؟
هر دو مدل در خانواده سانورترهای ۶ کیلووات Growatt قرار می‌گیرند و برخی مشخصات فنی مشابه دارند، اما مدل ES-H دارای مستندات اختصاصی برای حالت‌های عملکرد هیبریدی و تنظیمات Feed to Grid است. بنابراین نباید قابلیت‌ها و تنظیمات دو مدل را بدون بررسی دفترچه هر دستگاه یکسان فرض کرد.
ابعاد و وزن سانورتر Growatt SPF 6000 ES-H چقدر است؟
ابعاد دستگاه ۴۶۰ × ۳۹۵ × ۱۳۲ میلی‌متر و وزن خالص آن ۱۳٫۵ کیلوگرم است. درجه حفاظت IP20 بوده و محل نصب باید از نظر شرایط محیطی و تهویه مناسب انتخاب شود.
